Монтаж системы BIOTAL

install-biotal

Монтаж Системы BIOTAL производится согласно выбранной установке

Варианты размещения установки BIOTAL:

Под землей;
Полузаглубленно в легкой утепленной конструкции;
В цокольных и подвальных помещениях или отдельно стоящих зданиях.

Монтаж септика Biotal может быть выполнен как самостоятельно Заказчиком, так и специалистами компании "Биотал-Сервис". В случае выполнения монтажа силами Заказчика гарантия на корпус системы не распространяется.

Монтаж станции производится в ж/б кольца рабочими вручную, без специальной техники.

Тип установки	Стоимость стандартных монтажных работ
BIOTAL 1.5	179 500 руб.
BIOTAL 2	179 500 руб.
BIOTAL 3	198 500 руб.
BIOTAL 4	207 800 руб.
BIOTAL 5	229 800 руб.
BIOTAL 6	264 800 руб.
BIOTAL 8	275 000 руб.
BIOTAL 10	-

*Для индивидуального расчета стоимости монтажа и составления рабочих чертежей Вы можете заказать выезд инженера по тел. 8 (495) 937-65-78

** В зависимости от объема работ на Вашем участке цена на монтажные работы может измениться.

*** В составе систем BIOTAL-8 и BIOTAL-10 присутствует приемная камера, которая требует устройства отдельного железобетонного колодца.

Стандартные монтажные работы

Стандартный монтаж очистных установок BIOTAL 1.5-6: Система BIOTAL монтируется в трех метрах от дома, канализационный трубопровод заглубляется на 1 м, вывод очищенной воды производится на поверхность напорно с помощью насоса на расстояние двух метров от системы в канаву вдоль дороги, либо в траншею вдоль забора. Система монтируется в железобетонный колодец из трех колец диаметром 1,5 или 2 м (в зависимости от производительности системы). Дно колодца бетонируется. Расстояние между стенками колодца и стенками системы дополнительно заливается пеcчано-цементным раствором. Сверху колодец накрывается бетонной плитой с отверстием под стандартный чугунный либо пластиковый канализационный люк (Более подробное описание Вы найдете в инструкции по монтажу (см.далее).

Фотогалерея

Подробная инструкция по монтажу системы BIOTAL

Монтаж установок Биотал должен производиться специализированной организацией, имеющей строительную лицензию с обязательной отметкой о проведённых работах в паспорте установки. Данные указания имеют общий характер и применяются при монтаже установки в железобетонном колодце при стандартном заглублении канализационного трубопровода у станции (0,95 м).

Смонтировать гидроизолированный колодец из ж/б колец К-15-9 (3 шт.) для BIOTAL-1,5 и BIOTAL-2; К-20-9 (3 шт.) для BIOTAL-3 – BIOTAL-6.
Внутри колодца произвести песчаную и щебеночную подготовку толщиной по 0,2 м.
Выполнить двухслойное армирование бетонного основания колодца, с обязательным связыванием его со стенками колодца.
Залить ж/б основание толщиной 0,2 м, обеспечив его строгую горизонтальность с перепадами высот не более 3 мм. Нагружать основание после достижения достаточной прочности бетона (1-2 суток).
Опустить установку в подготовленный ж/б колодец с помощью веревки, продетой в монтажные трубки на корпусе и пропущенной под дном системы. Вход канализации в установку ориентировать в соответствии с проектом внешних сетей.
Заполнить систему водой до уровня входа-выхода в установке, поочередно заливая во все камеры, равномерно, не допуская перепада уровня воды более, чем на 30см.
Произвести послойную заливку пространства между корпусом установки и ж/б колодцем цементно-песчаным раствором до уровня входа-выхода в установке. Высота каждого слоя раствора не должна превышать 0,4-0,5 м. Интервалы между заливкой слоев должны быть не менее 6 часов.
Подсоединить к установке три трубопровода (канализационный, очищенной воды и технологический). Места прохода каждого трубопровода через пластиковый корпус или стенку ж/б колодца уплотнить и гидроизолировать. Указания по составу и подключению технологического трубопровода можно увидеть на схеме подключения воздуховодов и кабелей (см. ниже).
Произвести дальнейшую заливку установки.
Установить ж/б крышку и канализационный люк. При использовании ж/б крышки со смещенным отверстием - ориентировать отверстие так, чтобы при последующем сервисном обслуживании системы был обеспечен беспрепятственный доступ внутрь станции.

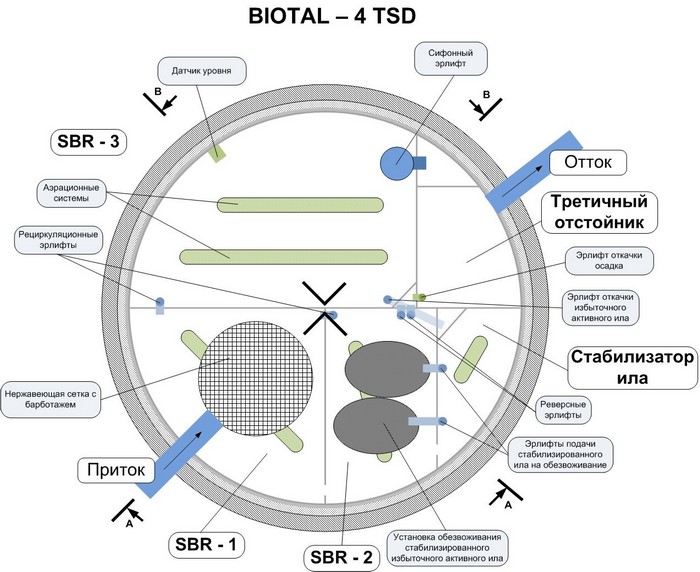

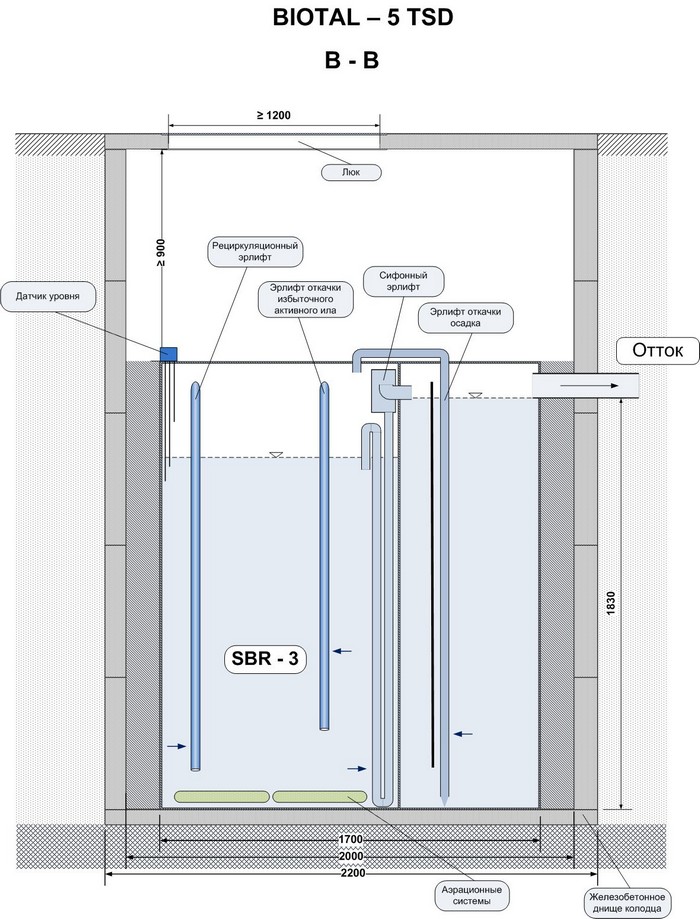

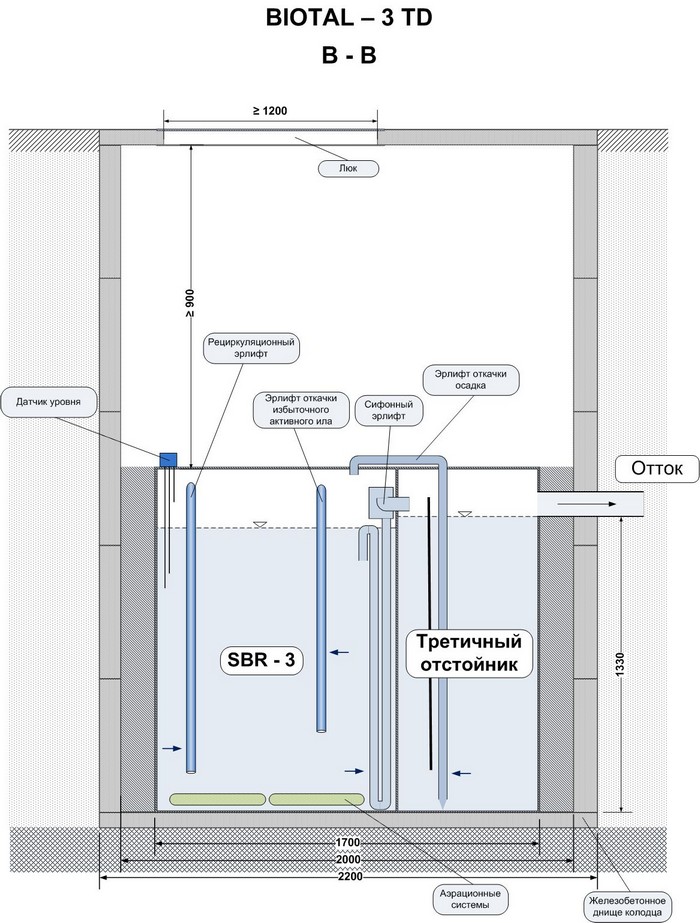

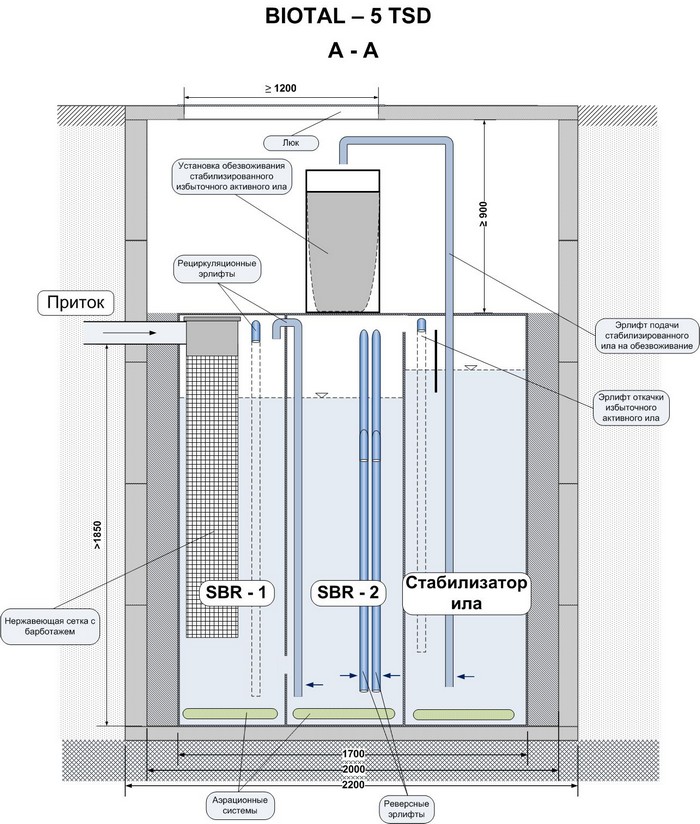

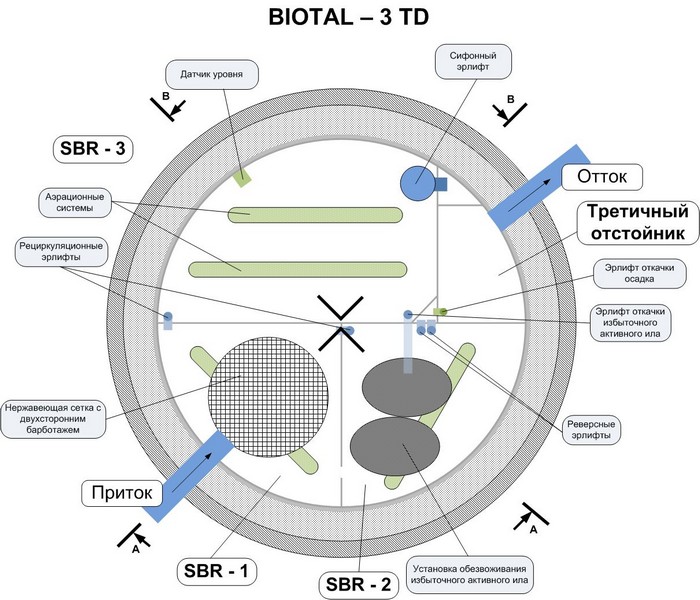

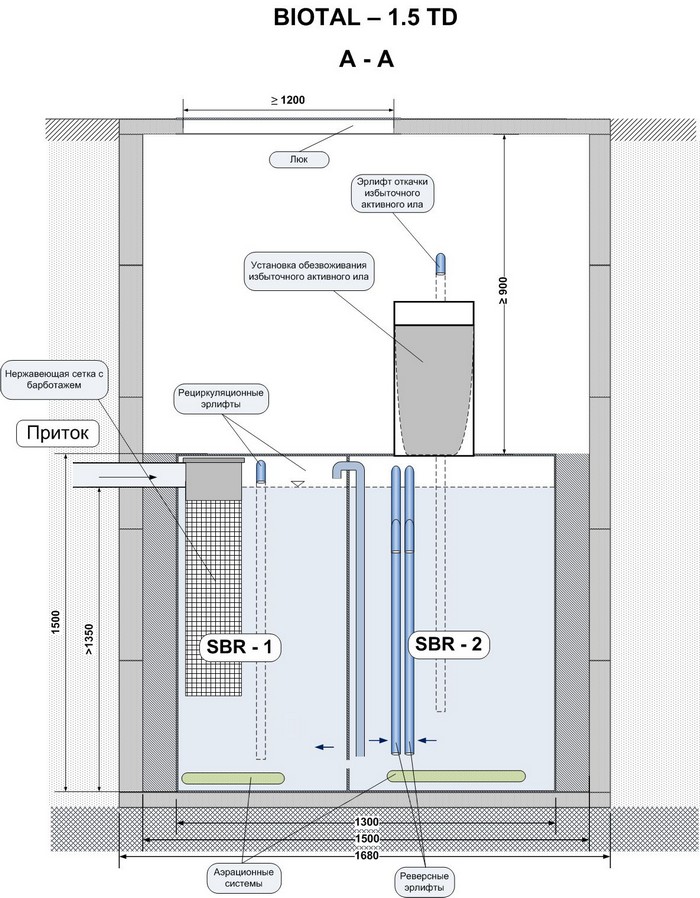

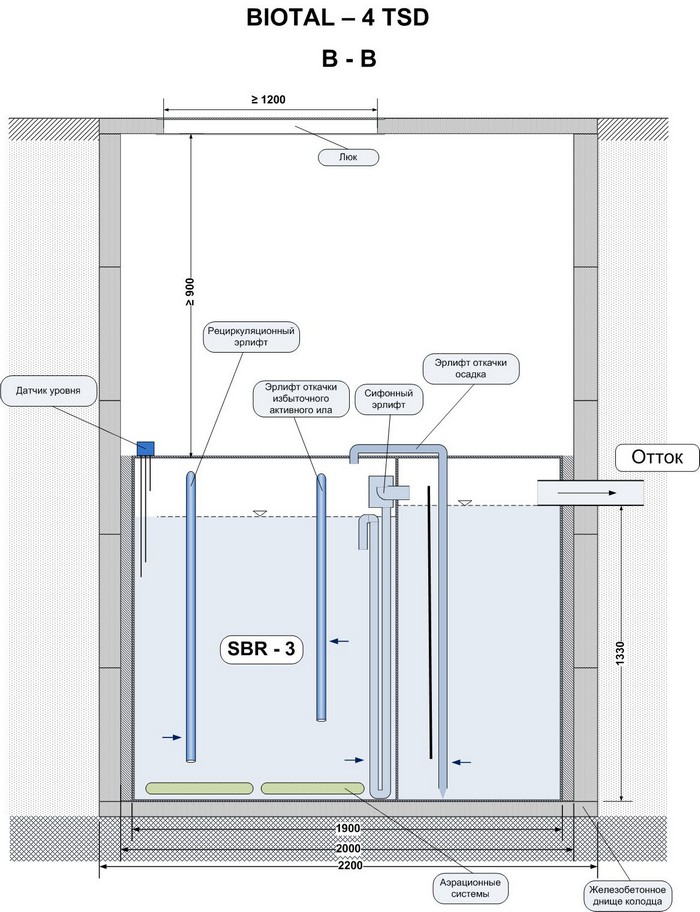

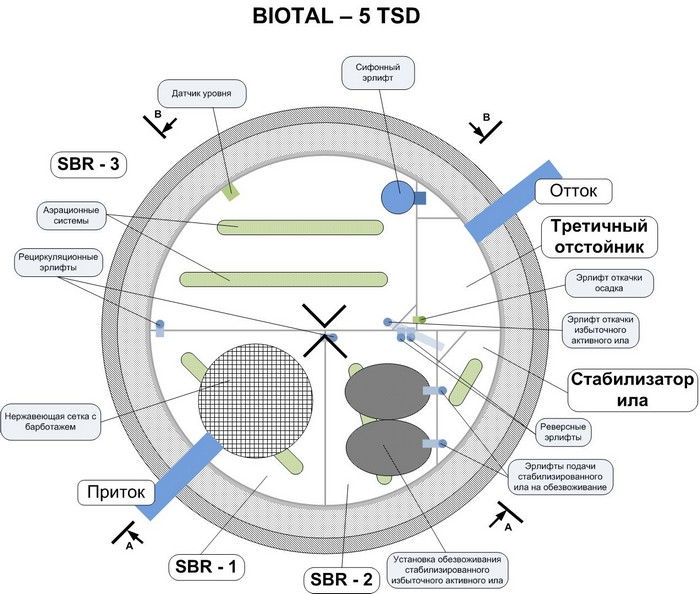

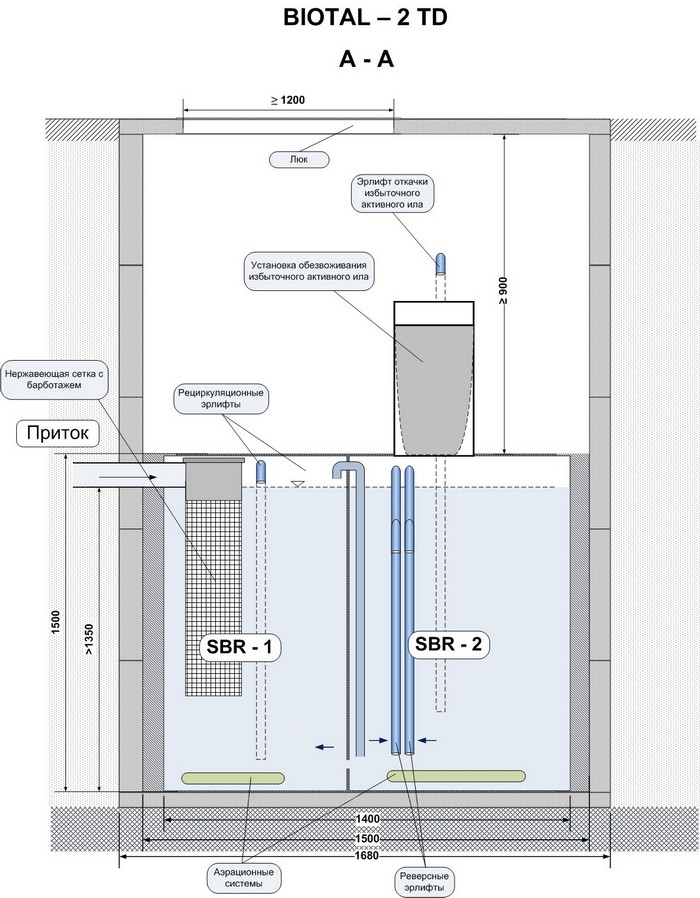

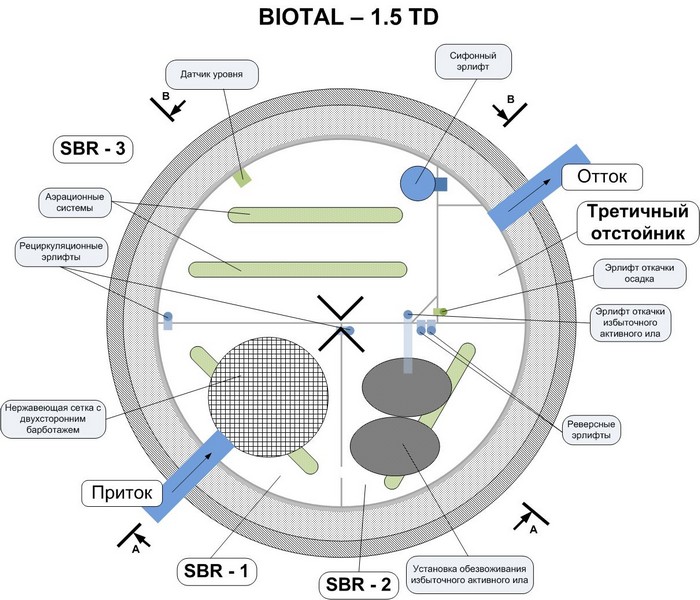

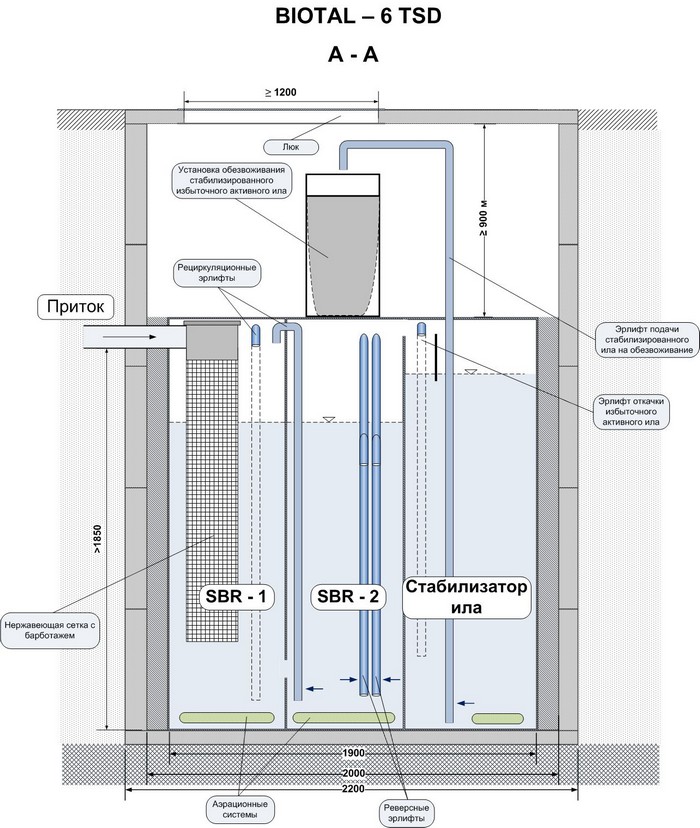

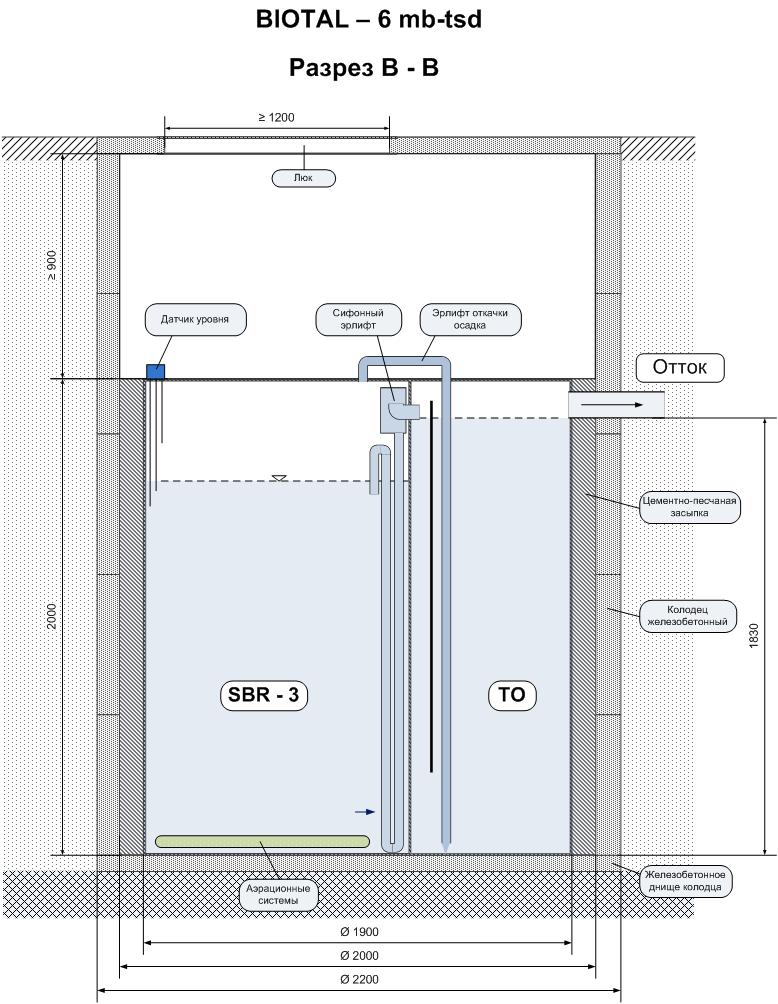

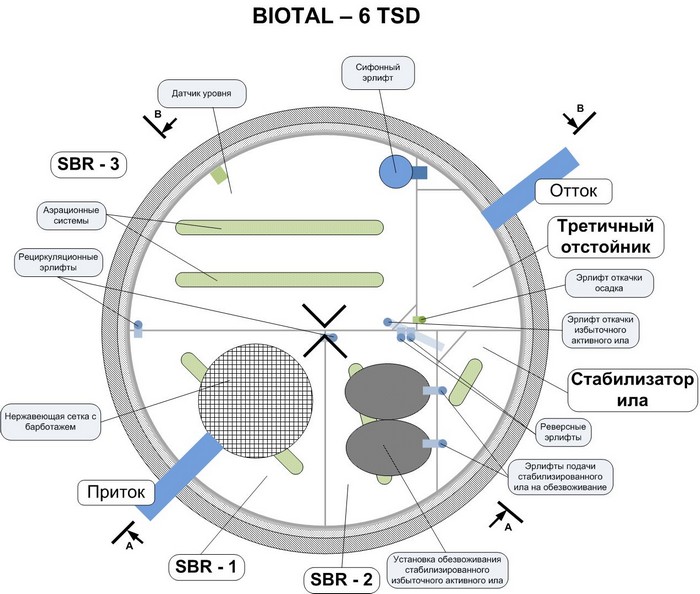

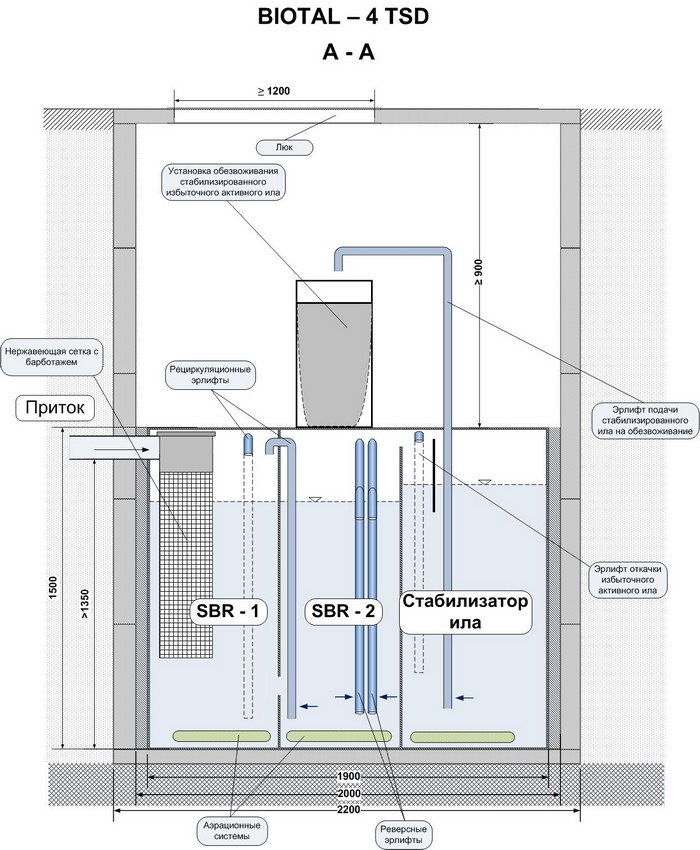

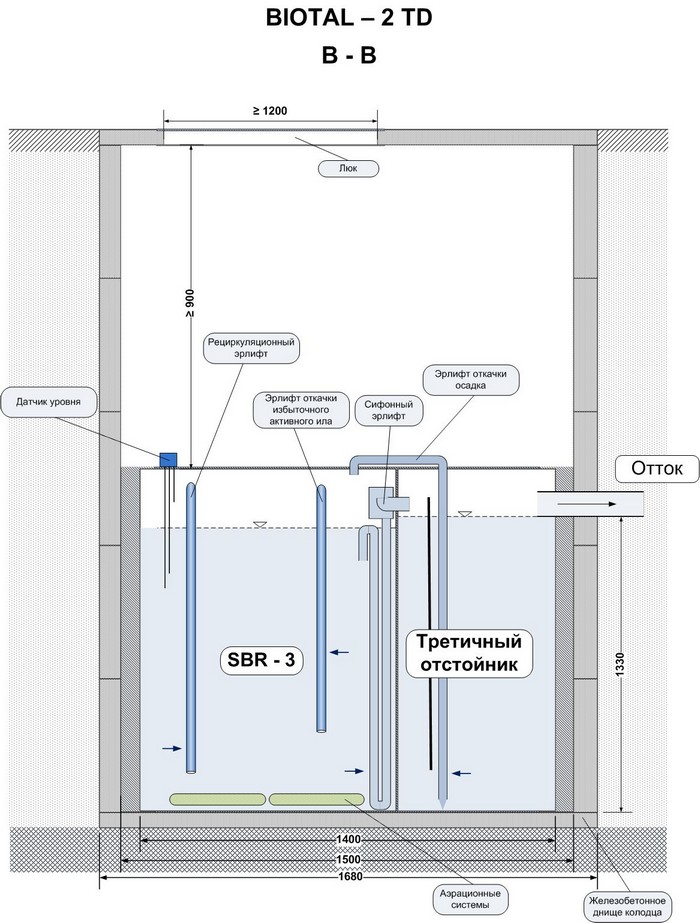

Схемы монтажа систем BIOTAL различного типа

Название	План	Профиль со стороны отточной трубы	Профиль со стороны приточной трубы	Схема подключения воздуховодов и кабелей
BIOTAL 1.5				Загрузить файл
BIOTAL 2				Загрузить файл
BIOTAL 3				Загрузить файл
BIOTAL 4				Загрузить файл
BIOTAL 5				Загрузить файл
BIOTAL 6				Загрузить файл

Варианты сброса очищенных сточных вод

Сброс очищенных сточных вод осуществляется в дождевую канализацию, водоток, фильтрующую траншею или фильтрующий колодец. При глинистых грунтах и высоком уровне грунтовых вод установка оборудуется насосом для подъёма очищенных сточных вод на поверхность и сброса в фильтрующую траншею длиной не менее 5 м (СНИП 2.04.03.-85 п. 6.192). При песчаных грунтах и невысоком уровне грунтовых вод устраивается фильтрующий колодец (СНИП 2.04.03.-85 п. 6.1-92) или дренаж. Очищенную воду можно использовать для полива растений (СанПиН 2.1.7.573-96). Сброс дождевых вод и воды из бассейна должен в обязательном порядке производиться отдельно, прямо в дренаж или в водоток, минуя установку BIOTAL.

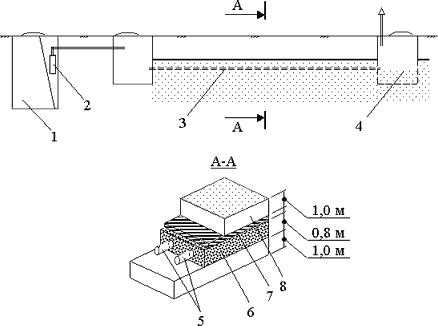

Выпуск очищенных сточных вод в фильтрующую траншею и колодец

Цифрами на схеме обозначено:1 - установка BIOTAL; 2 - насос откачки очищенных сточных вод из третичного отстойника; 3 - фильтрующая траншея; 4 - фильтрующий колодец; 5 - перфорированные дренажные трубы d=100 мм; 6 - гравийная засыпка (фильтрующий слой гравия крупностью 2…6 мм); 7 - слой изоляционного материала; 8 - покрытие из грунта.

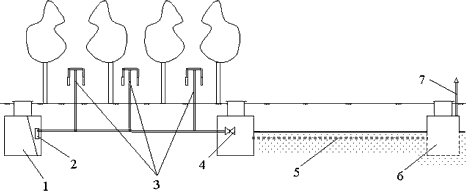

Использование очищенных сточных вод для полива растений

Доочистка сточных вод

Если к очищенным сточным водам согласно условиям сброса в водоприемник или вторичного использования предъявляются повышенные требования, то необходимо предусматривать их доочистку и обеззараживание.

Доочистка сточных вод после полной биологической очистки на установке BIOTAL может осуществляться по одной из приведенных ниже схем:

Установка BIOTAL + песчано-гравийный фильтр и дозированная подача гипохлорита натрия.
Установка BIOTAL + самопромывающийся фильтр + гипохлорид натрия.

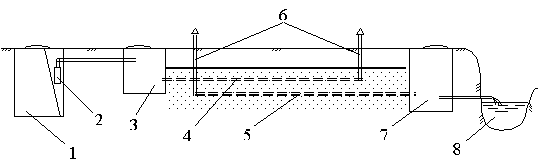

Схема доочистки воды с последующим сбросом в водоем

Цифрами на схеме обозначено: 1 - система BIOTAL; 2 - насос откачки очищенных сточных вод из третичного отстойника; 3 - смотровой колодец; 4 -оросительные дренажные трубы; 5 - сборные дренажные трубы; 6 - вентиляционные трубы d=50 мм; 7 - смотровой колодец для отбора проб; 8 - водоем.
